產品由來

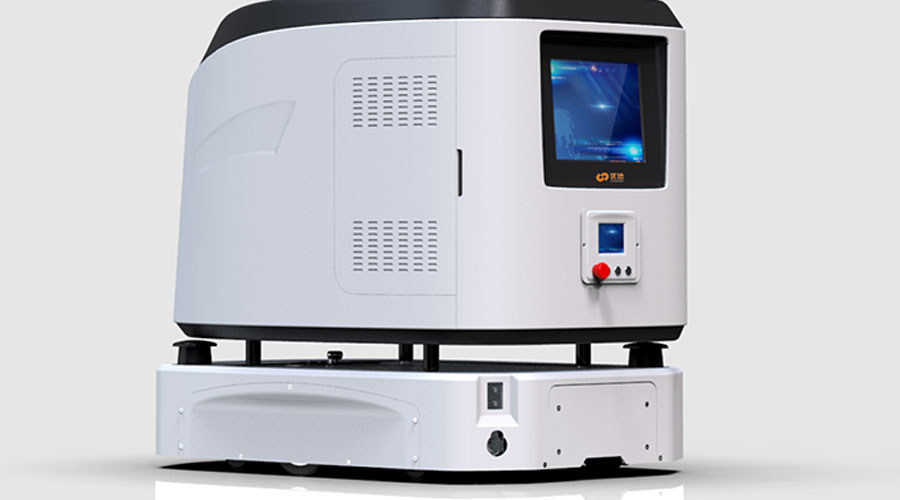

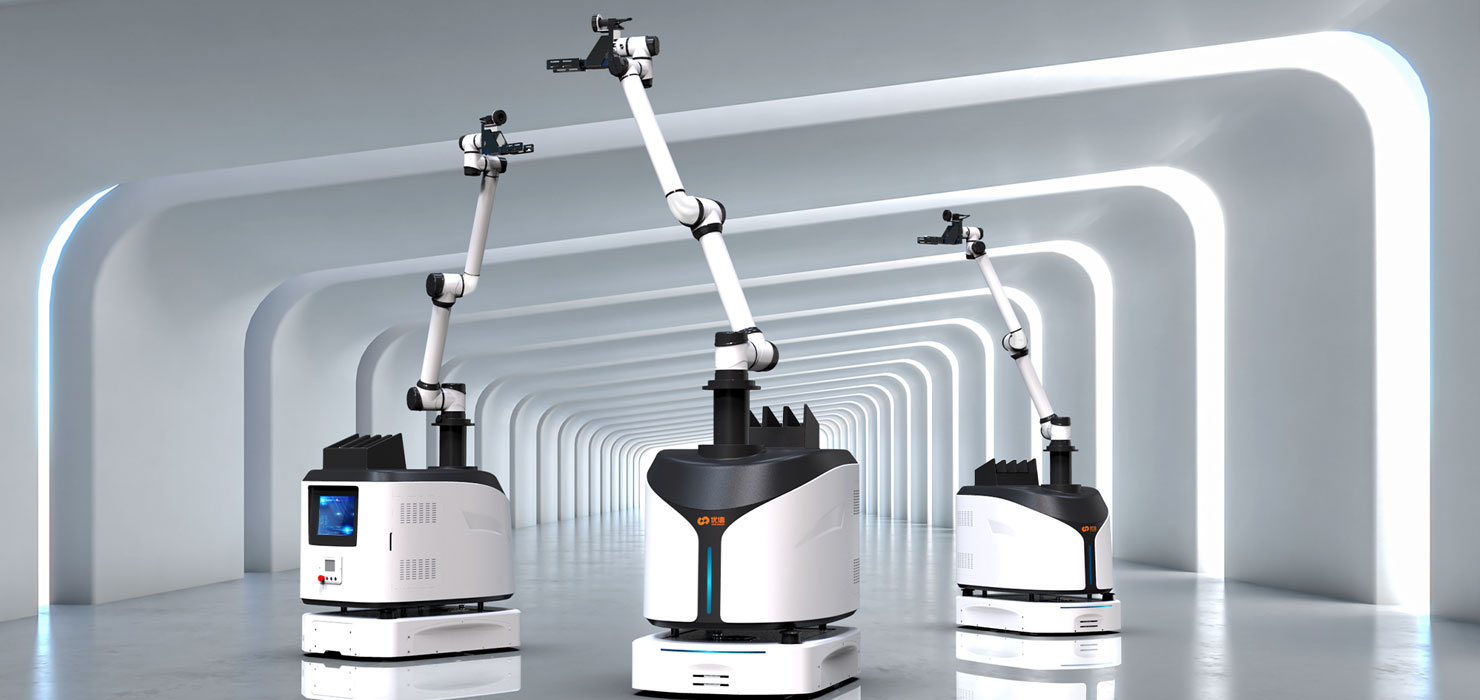

電力修復機器人產品市場需求與潛力巨大。電力行業的快速增長推動了這一市場的發展，傳統維修方式的昂貴和危險性使機器人的需求不斷上升。目前，全球存在多家制造商，包括大公司和初創企業，它們競相推出性能卓越、創新的機器人解決方案。技術創新，如機器學習和輕量化材料，不斷提高了機器人的性能。這個市場的前景廣闊，隨著電力基礎設施的不斷擴張和環保要求的增加，機器人產品市場將繼續蓬勃發展。

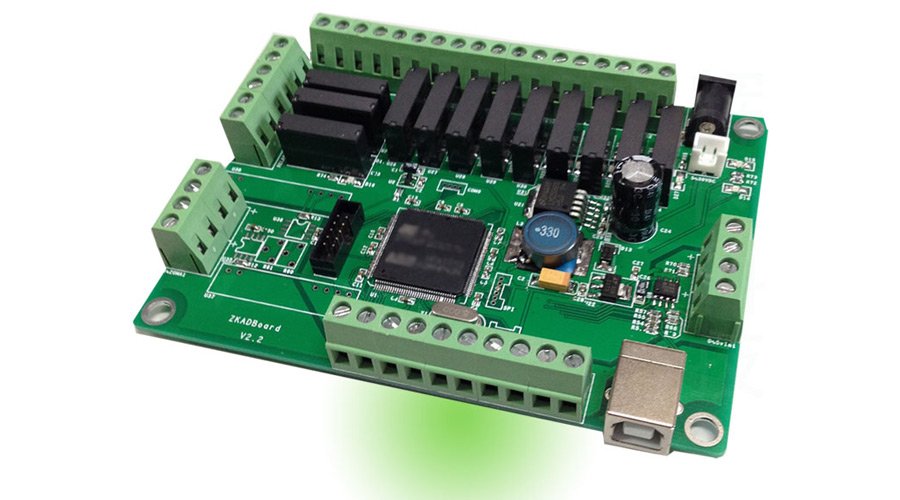

數據采集卡是一款基于USB 總線的多功能信號采集卡，具有16路單端模擬信號采集、4路模擬信號輸出、8路數字信號輸入/輸出、2路比較器、2路計數器及2路 PWM 輸出?？捎糜趥鞲衅餍盘枖?shù)據采集與分析、工業現場監測與控制、高等院校科研與教學等多種領域。使用可以將傳感器和控制器與計算機結合在一起，利用計算機強大的數據處理能力和靈活的軟件編程方式，對信號進行分析、處理、顯示與記錄，從而用低廉的成本取代多種價格昂貴的專用儀器，并且能通過編程來獲得免費的功能升級。采用USB2.0 高速總線接口，總線極具易用性，即插即用，是便攜式系統用戶的最佳選擇，可以完全取代以往的PCI卡。
可工作在Win9XMe、Win2000/XP/WIN7/LINUX 等常用操作系統中，易于編寫應用程序。
設計策略
OUR SUCCESSFUL PRACTICE
解決方案
OUR SUCCESSFUL PRACTICE

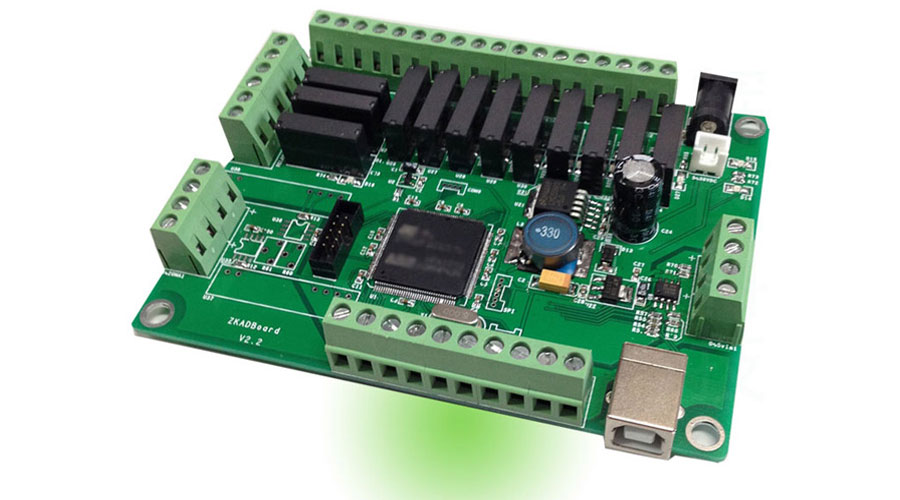

| 多功能數據采集卡 | |
性能指標 1、USB 總線性能 USB2.0高速總線傳輸 拳使用方便，能夠?qū)崿F(xiàn)自動配置，支持設備的熱插拔即插即用 1.2、模信號輸入 模擬輸入通道: 2路單端(同步)、4路單端、8路單端、16路單端 輸入端口耐壓: 0-10V 輸入信號量程: 0-10V (PGA=1)、0V-5V (PGA=2)、0V-2.5V (PGA=4)、0V-125V((PGA=8)、0V-0.625V (PGA=16) 模擬輸入阻抗: 20K 分辨率: 12Bit(4096) 分辨力: 2.5mV(PGA=1)、1.22mV(PGA=2)、0.6mV(PGA=4)、03mV(PGA= 8)、0.152mV(PGA=16) 事最大總誤差: <0.2% 可編程增益: 1、2、4、8、16 事采樣時鐘: 5Ksps-80Ksps內部時鐘或外部時鐘 1.3、模信號輸出 模擬輸出通道：4路單端(同步) 分辨率: 12Bit(4096） 非線性誤差: +2LSB 刷新時鐘: 5Ksps-80Ksps內部時鐘或外部時鐘 1.4、數字信號輸入/輸出 輸入/輸出通道: 8路 輸入輸出模式：全輸入/全輸出/半輸入半輸出 輸入電平: 兼容TTL 或CMOS 輸出電平: CMOS 輸入/輸出時鐘:5Ksps-80Ksps內部時鐘或外部時鐘 | 1.5、比較器 比較器個數：2 輸入電壓: 0-33V 響應時間: ≤10微秒 回差電壓: 正向與反向各2mv 比較器輸出: CMOS電平 1.6、計數器 計數器個數: 2 輸入電平: TTL或CMOS 計數位: 16位(最大65535) 工作時鐘: 5Ksps-80Ksps內部時鐘或外部時鐘 1.7、PWM 輸出 PWM輸出通道: PWM輸出電平: CMOS PWM 輸出脈寬: 16bit PWM時基: 2M或24M PWM 狀態顯示: LED 1.8、FIFO存儲器 FIFO個數: 2 存儲深度: 1.9、工作溫度事0C-70C 三、應用領域 便攜式儀表和測試設備 傳感器信號采集與分析 工業控制 |
| 四、可以很方便的進行二次開發 | |
 | |
